Руководство по формам керамического наполнителя: цилиндры, треугольники, конусы и детали со срезанными углами

Выбор формы керамического наполнителя — это геометрическое решение, а не упрощённый выбор на основе названия формы.Цилиндры, треугольники, детали со срезанными углами и другие профили по-разному контактируют с кромками, плоскостями, углублениями и отверстиями. Начните с чертежа детали и особенностей, которые необходимо обработать или защитить, затем проверяйте подходящие варианты наполнителя на риски застревания, разделения и качества поверхности в ходе контролируемого пробного испытания.

Начните с особенностей детали, а не с каталога наполнителя

Перед сравнением форм отметьте особенности детали, которые определяют решение: внешние кромки, широкие поверхности, пазы, отверстия, входы резьбы, глухие карманы и тонкие стенки. Также зафиксируйте, какие поверхности могут допустить изменение кромки, а какие должны сохранить исходную геометрию. Форма наполнителя, которая достигает одной особенности, может перекрывать другую, застревать в отверстии или оставлять следовой рисунок на декоративной поверхности.

Используйте чертёж детали, чтобы определить самое маленькое доступное отверстие и любые условия зажатия между двумя или тремя точками. Только номинальных размеров наполнителя недостаточно, поскольку наполнитель изнашивается, а эффективная геометрия контакта изменяется во время использования. Для отверстий и внутренних особенностей используйте отдельное руководство по размеру наполнителя для отверстий, пазов и полостей.

Как распространённые формы керамического наполнителя изменяют контакт

Цилиндры и цилиндры со срезанными углами

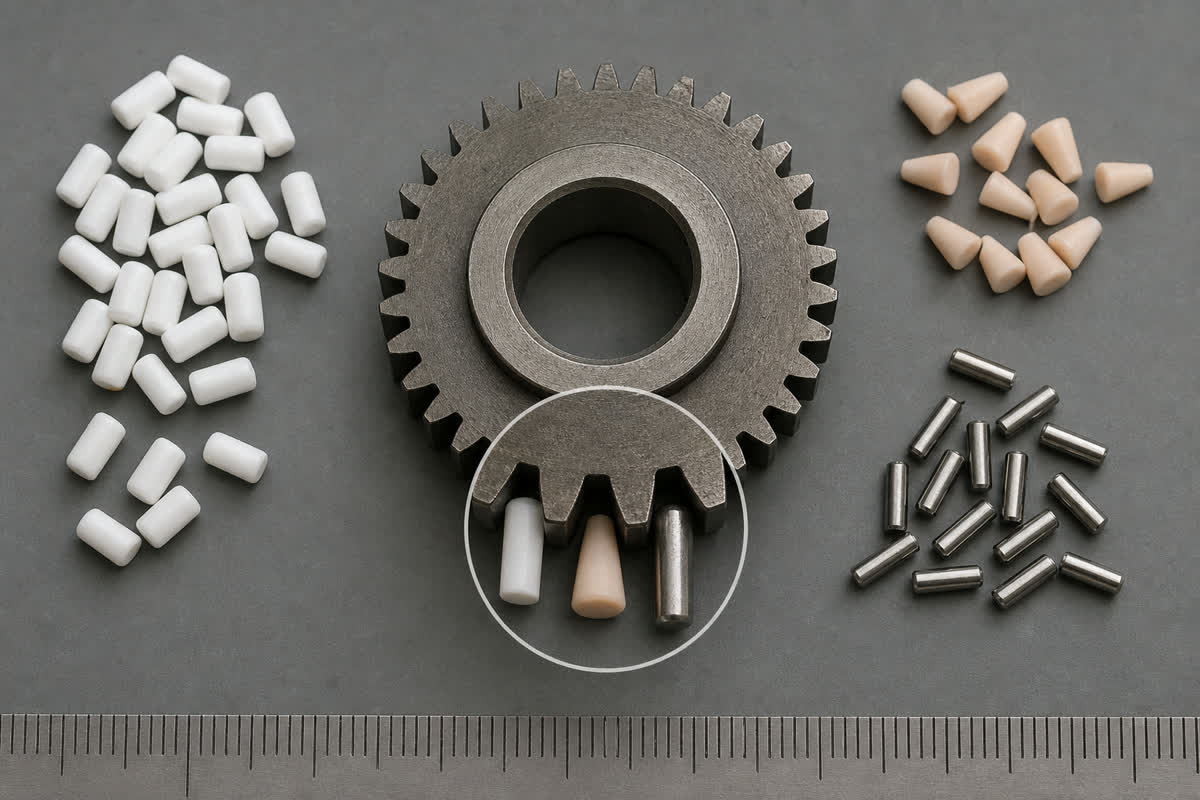

Цилиндрический наполнитель обеспечивает сочетание контакта изогнутой боковой поверхности и торцевого контакта. Скошенные торцы могут создавать более узкие контактные линии с кромками и неглубокими особенностями. Практический вопрос заключается в том, может ли цилиндр свободно перемещаться вокруг детали, не выстраиваясь поперёк паза и не входя в отверстие, откуда его нельзя будет отделить.

Треугольники и треугольные профили

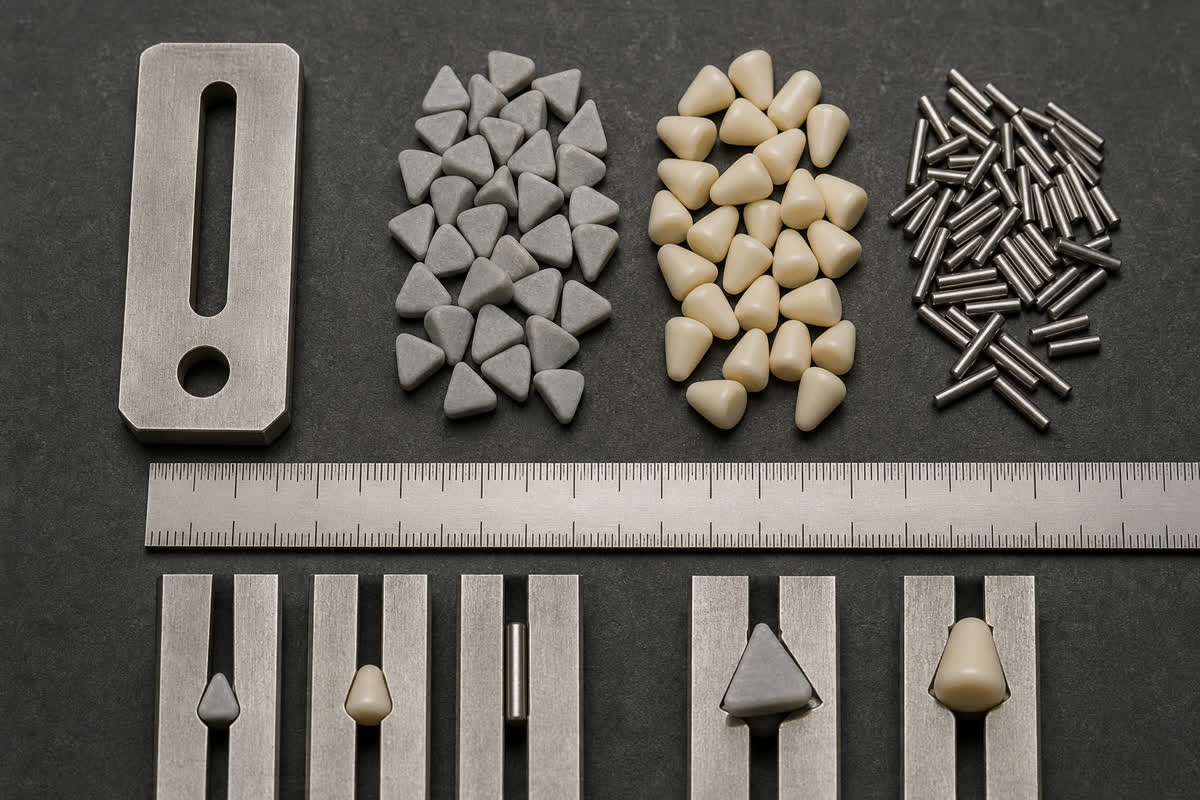

Треугольный наполнитель имеет углы и плоские поверхности. Это может быть полезно, когда испытание требует более определённого доступа возле кромок или в открытые углубления, но та же геометрия создаёт зависимый от ориентации контакт. Проверьте, может ли треугольник заклиниться поперёк особенности, оставить след на защищённой поверхности или застрять по мере износа.

Конусы и конические профили

Конический наполнитель может приближаться к отверстиям с разной шириной контакта вдоль своей длины. Это не означает, что он безопасно войдёт в каждое углубление. Сравните полный профиль с отверстием, глубиной и путём выхода, а после каждого этапа испытания проверяйте наличие перекрытия или заклинивания.

Звёзды и другие сложные профили

Сложные профили обеспечивают несколько точек контакта, но их соответствие детали и поведение при разделении сильно зависят от конкретной детали. Не выбирайте их только потому, что они кажутся более агрессивными. Убедитесь, что их лучи или выступы не могут зацепиться за поперечные отверстия, пазы, резьбу или тонкие элементы, и проверьте, что изношенный профиль остаётся отделяемым.

Форма — это только одна часть выбора наполнителя

Состав керамики, абразивное поведение, плотность, размер, состояние износа и движение машины влияют на результат. Условия использования воды и состава также влияют на перемещение, очистку и остатки. Рассматривайте сравнение форм как одну контролируемую переменную, а не как полный рецепт процесса. категория керамического наполнителяможет помочь сориентироваться в обсуждении материала, но не заменяет испытание для конкретной детали.

Используйте проверку на застревание и разделение перед испытанием качества поверхности

1. Разместите неизношенный выбранный наполнитель напротив критических отверстий и углублений на чистой образцовой детали.
2. Проверьте возможное перекрытие, заклинивание и застревание в поперечных отверстиях в нескольких ориентациях.
3. Повторите проверку соответствия с типичным изношенным наполнителем или с консервативным предположением об изношенном размере.
4. Подтвердите, как будут разделяться детали и наполнитель и как будут обнаруживаться застрявшие элементы.
5. Только после этого проведите небольшую контролируемую партию и проверьте как защищённые, так и целевые поверхности.

Если основной риск связан с контактом деталей друг с другом, форма наполнителя является только одним из средств контроля. Изучите загрузку, покрытие наполнителем и движение с помощью руководства по предотвращению повреждений при контакте деталей друг с другом.

Записывайте сравнительное испытание, которое можно повторить

Сохраняйте одинаковыми партию деталей, исходное состояние, станок, загрузку, состояние состава и метод проверки при сравнении выбранных форм. Фотографируйте критические особенности до и после, записывайте идентификацию наполнителя и состояние износа, а также проверяйте наличие оставшегося наполнителя перед принятием результата обработки поверхности. Окончательный выбор наполнителя должен основываться на требуемом состоянии кромок и поверхности, а также на надёжном разделении, а не только на внешнем виде.

Часто задаваемые вопросы

Подходит ли одна форма керамического наполнителя для каждой детали?

Нет. Полезный рисунок контакта и риск застревания зависят от геометрии детали, защищённых поверхностей, движения процесса и состояния наполнителя.

Должен ли наполнитель быть меньше отверстия или паза?

Не обязательно. Элемент, который может войти внутрь, может застрять, тогда как более крупный элемент может перекрыть отверстие. Оценивайте полную форму, ориентацию, диапазон износа и метод разделения.

Может ли форма наполнителя сама по себе определить итоговое качество поверхности?

Нет. Также имеют значение состав среды, размер, износ, движение машины, состояние компаунда и исходная поверхность. Подтвердите сочетание в ходе контролируемого испытания.

Когда следует повторно проверять изношенную среду?

Повторно проверяйте, когда износ изменяет соответствие критическим отверстиям, пазам или углублениям, а также до того, как изношенный профиль начнёт ухудшать разделение или стабильность процесса.
