Частота, амплитуда и время цикла при вибрационной обработке

Частоту, амплитуду и время цикла следует рассматривать как взаимосвязанные переменные испытаний, а не как независимые параметры управления по принципу «чем больше, тем лучше».Изменение движения машины влияет на то, как циркулируют абразивные тела и детали, как часто они контактируют и как распределяется усилие. Полезной является настройка, которая обеспечивает стабильный поток и требуемое состояние кромки или поверхности без возникновения повреждений от контакта, застревания, остатков или ненужного изменения размеров.

Определите результат до изменения настройки

Начните с исходного состояния и значимой особенности: расположения заусенца, следа инструмента, требования к кромке, декоративной поверхности или проблемы очистки. Перед испытанием зафиксируйте метод проверки. «Выглядит лучше» недостаточно, когда покупателю также нужны сохранение размеров, повторяемое разделение деталей и стабильные результаты по всей загрузке.

Настройки машины нельзя выбирать только по материалу детали. Геометрия детали, форма и износ абразивных тел, состояние загрузки, состав и состояние воды — всё это влияет на движение и характер контакта. Используйте руководство по устранению неисправностей при вибрационной обработке если исходная проблема связана с дефектом, а не с разработкой процесса.

Как изменяется частота при испытании вибрационной обработки

Частота описывает, как часто система совершает колебания. На практике она влияет на движение массы абразивных тел и повторяющиеся контакты вокруг обрабатываемой детали. Поэтому изменение настройки следует оценивать по наблюдаемой циркуляции, движению деталей и признакам на поверхности, а не только по значению параметра управления.

Следите за мёртвыми зонами, нестабильным потоком, скоплением деталей в одной области, чрезмерным воздействием на детали или изменениями звука и поведения загрузки. Эти наблюдения сами по себе не определяют настройку, но помогают понять, остаётся ли испытание достаточно механически стабильным для сравнения.

Как амплитуда изменяет характер контакта

Амплитуда описывает величину колебательного движения. Её влияние зависит от машины, загрузки и системы абразивных тел. Более сильное движение может изменить транспортировку и интенсивность контакта, но не гарантирует более быструю или лучшую обработку. Оно также может изменить воздействие деталей друг на друга, риск повреждения тонких кромок или движение состава и загрязнений через загрузку.

Если есть опасение повреждения при контакте, изучите покрытие абразивными телами и параметры загрузки с помощью руководства по предотвращению повреждений деталей при контакте друг с другом. Не пытайтесь устранять каждый дефект только настройками движения.

Почему время цикла нельзя выбирать отдельно

Время цикла — это накопленное воздействие при заданных условиях процесса. Если изменяются частота, амплитуда, состояние абразивных тел, загрузка или контроль жидкости, значение того же времени обработки также меняется. Увеличение цикла может усилить изменение кромки или поверхности, но также может увеличить износ, следы контакта, риск остатков или разброс результатов. Правильная точка остановки должна определяться на основе данных проверки.

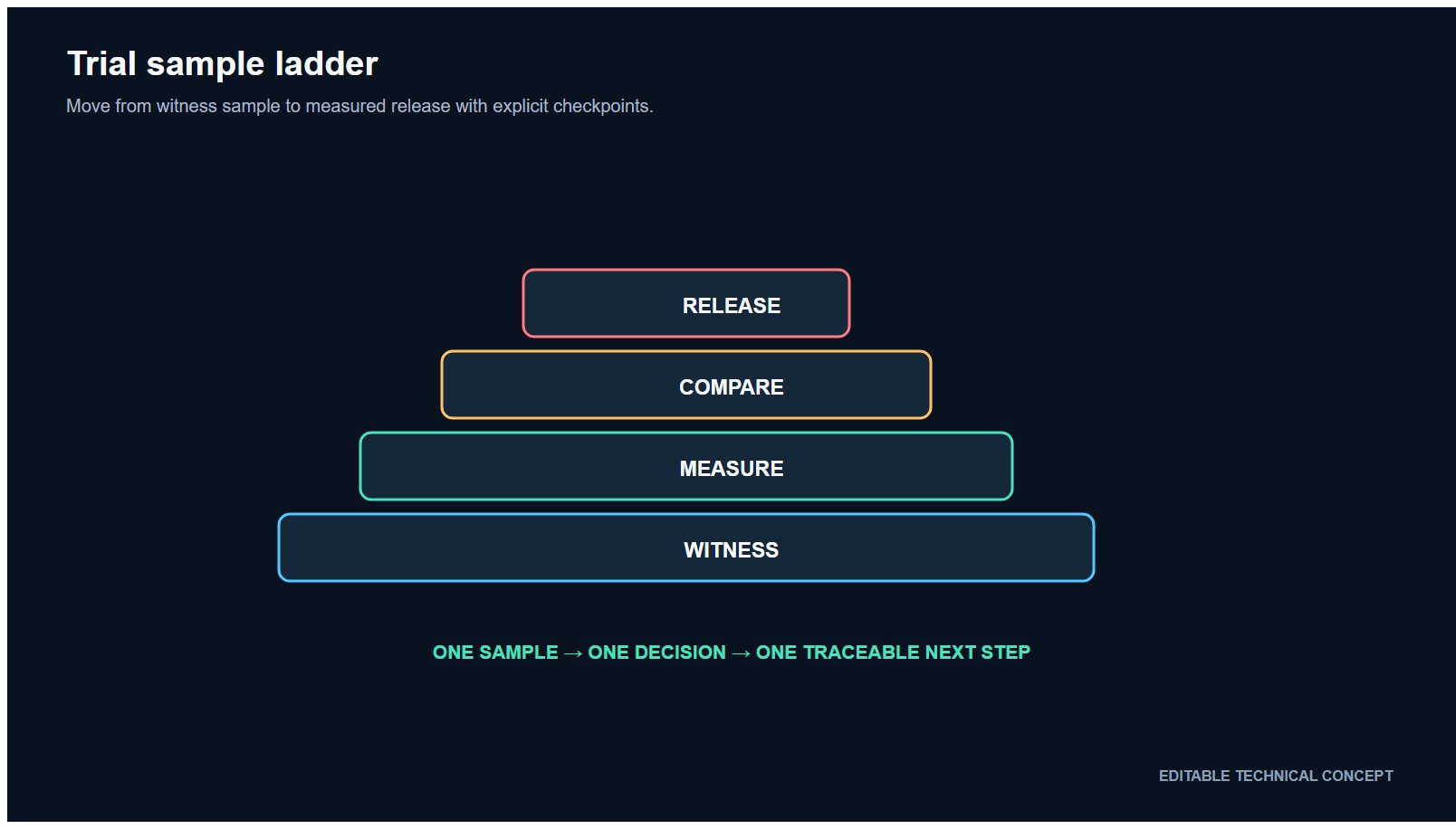

Используйте лестницу испытаний с изменением одной переменной

1. Поддерживайте постоянными партию деталей, абразивные тела, загрузку, состояние состава и метод проверки.
2. Зафиксируйте текущую настройку машины и наблюдаемую циркуляцию перед внесением изменения.
3. Изменяйте только один параметр в безопасном диапазоне, одобренном для машины.
4. Проверяйте целевые особенности и защищаемые поверхности на запланированных контрольных точках.
5. Записывайте наблюдения по разделению, застреванию, остаткам и повреждениям от контакта вместе с результатом обработки.
6. Повторите наиболее подходящее состояние перед использованием его в качестве базового процесса.

Не переносите настройки между машинами или семействами деталей без проверки. Конструкция машины, поведение чаши или ванны, загрузка и состояние абразивных тел могут изменить результат, даже если обозначения параметров выглядят одинаково.

Создайте технологическую запись, пригодную для аудита

Полезная запись испытания содержит сведения о машине, партии деталей, исходном состоянии, типе и состоянии износа абразивных тел, состоянии состава и воды, загрузке, параметрах частоты/амплитуды, контрольных моментах времени, методе разделения и результатах проверки. Фотографии должны показывать одну и ту же особенность и освещение, если это возможно. Если важны шероховатость поверхности или изменение кромки, до сравнения определите место и метод измерения.

Для ознакомления с семействами машин изучите категорию машин для вибрационной обработки; окончательные настройки всё равно требуют контролируемого испытания деталей.

Часто задаваемые вопросы

Всегда ли более высокая частота обрабатывает детали быстрее?

Нет. Результаты зависят от всей системы абразивных тел, деталей, загрузки, жидкости и движения машины. Настройка, которая нарушает циркуляцию или увеличивает повреждения, не является улучшением.

Можно ли выбрать амплитуду только по материалу детали?

Материал — это только один из факторов. Также важны геометрия, защищаемые поверхности, абразивные тела, загрузка и поведение машины, поэтому настройка должна быть проверена в рамках ограниченного испытания.

Следует ли увеличивать время цикла, если остаются заусенцы?

Не автоматически. Сначала убедитесь, что абразивные тела достигают нужной области и что циркуляция, состояние абразивных тел и химия процесса подходят. Дополнительное время не может устранить каждую проблему доступа или процесса.

Что должно оставаться неизменным при сравнении настроек?

Сохраняйте неизменными партию деталей, среду, загрузку, состояние компаунда и метод контроля, изменяя за один раз только один параметр управления.
