Керамическая среда: зернистости, размеры и когда керамика — неверный выбор

«Керамическая среда» — это название, а не спецификация. Под ним стоят четыре разных тела — коричневый плавленый корунд, керамика, глинозёмный фарфор и высокочастотный фарфор — распределённые по шести зернистостям резания и диапазону размеров, который начинается от 1.3×3 mm и заканчивается на 30×30 mm. Угловой треугольник 30×30 mm в грубых зернистостях и фарфоровый шарик 2 mm в отделочных зернистостях оба продаются как керамическая среда, и один из них разрушит тонкий алюминиевый корпус, который другой должен был защитить.

Эта страница даёт буквы зернистости, которые мы реально держим на складе, размер, в котором изготавливается каждая форма, и особенности деталей, где керамика — неверный выбор. Она написана так, чтобы вы могли составить строку среды в заказе, которую поставщик сможет оценить, а контролёр — проверить.

Что вы видите, когда «керамическая среда» была куплена как название

Четыре симптома объясняют большинство претензий по керамической среде, которые оказываются не проблемами станка:

Второе — дорогая ошибка. Покупатель заказывает мелкую керамику, потому что на чертеже написано «полировать», гоняет четыре часа, получает серую матовую поверхность и заключает, что станок слабый. Что произошло на самом деле: у мелкой зернистости никогда не было резания, чтобы убрать следы обработки, а длинный цикл только отполировал поверх них.

Почему название не работает: три оси за одним словом

Керамическая среда задаётся по трём осям, а торговое название сводит все три к одной фразе.

Ось первая — тело. Коричневый плавленый корунд — это режущее тело. Керамика (глинозёмное тело) стоит в середине. Глинозёмный фарфор и высокочастотный фарфор — отделочные тела, а нерегулярные формы 3P / 3P-1 — тела предполирования и финального глянцевания.

Ось вторая — буква зернистости. Наш диапазон мокрого шлифования использует шесть зернистостей: VR (очень грубая, максимальный съём), R (грубая, тяжёлое резание), N (нормальная, стандартная обработка), NF (нормальная мелкая, промежуточное качество), F (мелкая) и FF (тонкая отделка). Диапазон сухого шлифования использует другие шесть: VR, R, M (средняя, общая отделка), MF (средняя мелкая, предполирование), F и FF. Буквы не взаимозаменяемы между двумя колонками — в мокрой таблице нет M и MF, в сухой нет N и NF.

Ось третья — размер и форма. То же тело и та же зернистость, с разницей в один размер, ведут себя по-разному на детали с особенностью 3 mm.

Вот как это выглядит в реальном диапазоне:

Читайте эту таблицу как карту того, что вы можете и не можете заказать. Не существует груборежущего керамического шарика крупнее 20 mm. Не существует треугольника тонкой отделки из коричневого плавленого корунда. Если предложение даёт вам изделие 30×30, описанное только как «мелкая керамика», спросите, какое тело и какая буква, потому что эти два утверждения противоречат друг другу.

Отдельные страницы продукции несут ту же матрицу: диапазон быстрорежущей керамики — это место, где напечатаны ключ зернистостей и обе таблицы, диапазон тонкого полирования несёт отделочный конец, а страница керамические шарики / шарики из глинозёмного фарфора охватывает тела для накатывания. Вид по категории находится на керамическая среда.

Проверьте это перед тем, как составлять строку среды

Пять пунктов, снятых с чертежа, определяют всю спецификацию:

1. Наименьшая особенность. Наименьшее отверстие, самый узкий паз, самый мелкий шаг резьбы. Среда не должна быть крупнее примерно трети этого размера. Глухое отверстие 3 mm означает среду мельче 3 mm, а значит мелкие зернистости и более длинный цикл — обойти это нельзя.
2. Съём материала в миллиметрах. Не «удалить заусенцы», а сколько материала должно уйти. Это задаёт зернистость и время гораздо сильнее, чем название материала.
3. Какие поверхности не должны меняться. Декоративные, уплотнительные, боковые поверхности резьбы, посадочные отверстия подшипников. Среда не знает, какая поверхность важна, и грубая зернистость на декоративной поверхности — это забракованная партия, а не доработка.
4. Жёсткость самой детали. Ниже примерно 0.5 mm стенки риск — деформация, а не резание.
5. Что происходит дальше по процессу. Гальваника, анодирование, сборка, контроль. Две партии, отполированные до слегка разного базового цвета, провалят визуальный контроль гальваники, даже если обе выглядят нормально в лотке.

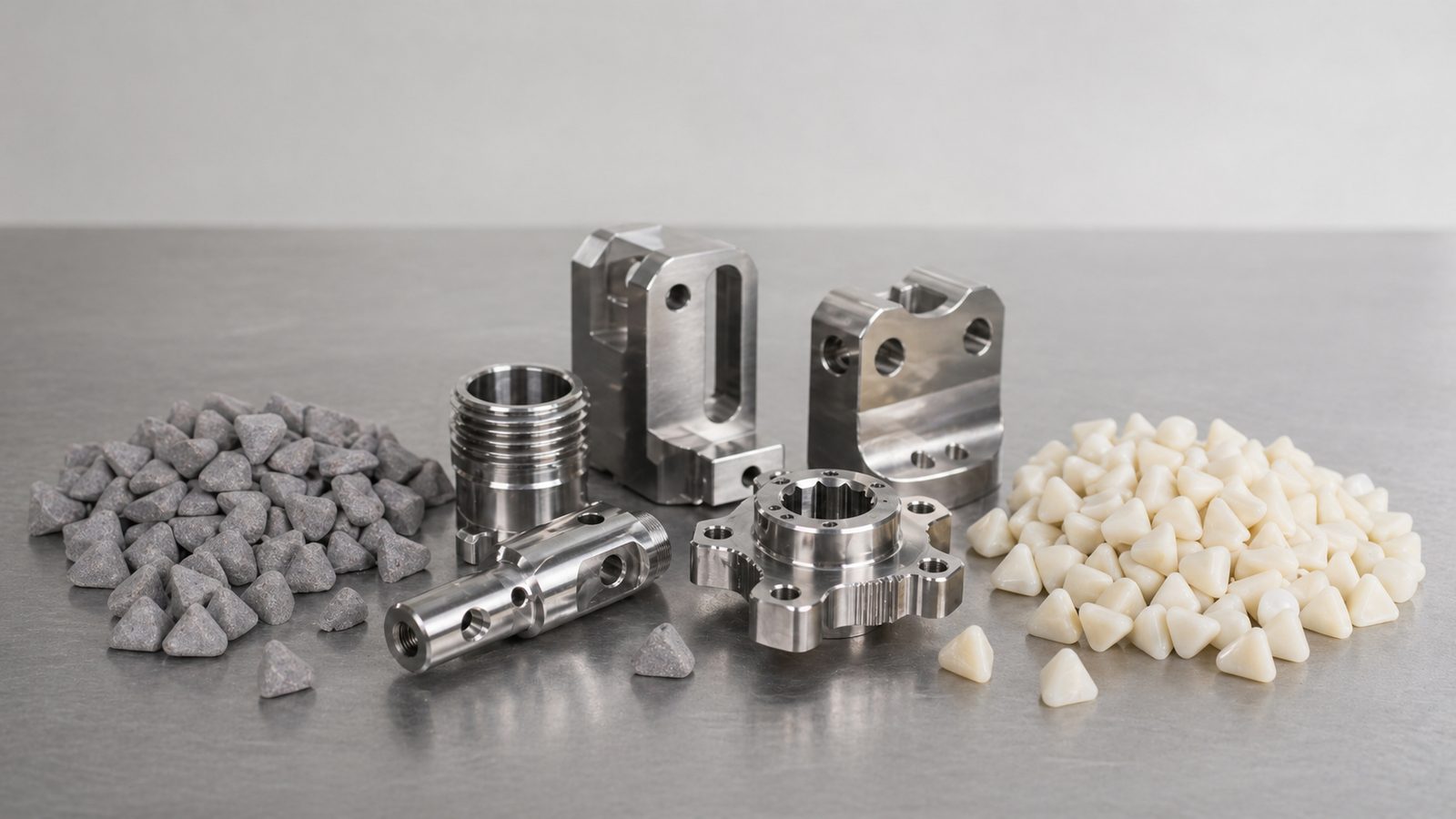

Керамические, фарфоровые и пластиковые тела в том виде, в каком они поставляются. Смысл этой фотографии на странице керамической среды — сравнение: белые тела — это фарфоровые зернистости с более высоким содержанием глинозёма, а цветные тела — пластикосвязные, и оба ведут себя по-разному на одной и той же детали при одном номинальном размере. Покупка только по цвету тела — вот где ошибается большинство первых испытаний.

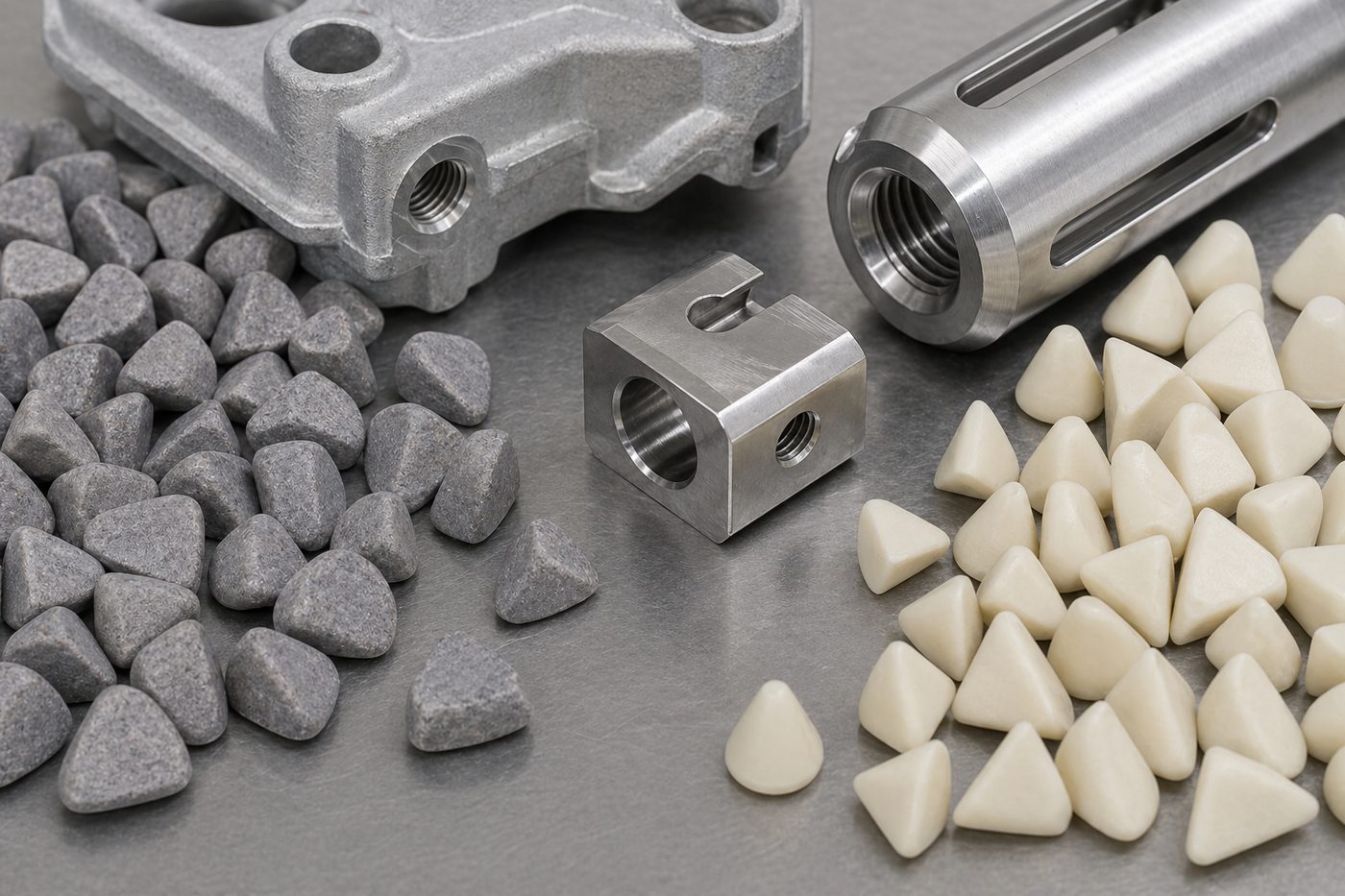

Геометрия кромки крупным планом. Керамическое тело держит свою кромку гораздо дольше пластикового, поэтому керамика подходит для длинных циклов на твёрдых сплавах и поэтому та же форма из пластика — более безопасный выбор на алюминии или тонкой стенке.

Керамика или пластик: решение с цифрами

Это то решение, о котором на самом деле спрашивает поисковый запрос, и его можно свести к диапазону. Наши обычные керамические зернистости идут от 3 до 10 mm, тогда как пластик идёт от 10 до 25 mm — пластик крупнее, потому что легче, и деталь видит энергию контакта, а не размер.

Практическое правило, которое выживает при контакте с цехом: выбирайте керамику, когда материал должен уйти, а геометрия должна сохраниться; выбирайте пластик, когда деталь — хрупкий элемент процесса. Если верно и то и другое — тяжёлый заусенец на мягкой тонкой детали — ответом будет двухступенчатый процесс с керамическим резанием и пластиковой или фарфоровой отделкой, а не компромиссная загрузка.

Есть ещё одна ловушка стоимости, которую стоит назвать. Керамика дороже за килограмм, поэтому покупатель, переходящий на пластик, чтобы сэкономить на строке среды, часто тратит в итоге больше, потому что цикл удлиняется и деталей в час становится меньше. Сравнение для деталей из алюминия, латуни и стали рассматривает материальную сторону того же решения; эта страница — про сторону среды.

Как задать его так, чтобы его можно было оценить и проверить

• Давайте букву зернистости, а не прилагательное. «Мелкая» не заказывается. «FF, мокрая колонка» — заказывается. И указывайте колонку, потому что буква из мокрой таблицы на сухой работе — это несоответствующая поставка, которая выглядит как ошибка поставщика и на деле является ошибкой спецификации.
• Давайте размер как диапазон, а не одно число. Такой размер, как 2 mm до 4 mm, охватывает разброс, который важен на мелкой особенности, а размер одним числом приглашает поставку по верхнему пределу допуска.
• Давайте форму и намерение: резание или накатывание. Режущий треугольник режет угол; шарик накатывает поверхность. Один размер в двух формах не взаимозаменяем на детали со смешанными особенностями — руководство по формам разбирает это форма за формой.
• Заказывайте количество как цифру расхода. Срок службы среды составляет от примерно 20 до 200 часов работы в зависимости от материала и цикла. Такой широкий диапазон означает, что цифра должна исходить из вашей работы, а поставщик, который не может указать ожидаемый расход в килограммах на 100 часов, не даёт вам пригодную цифру. Именно эта цифра определяет вашу стоимость на деталь.
• Знайте признаки замены. Отделка перестаёт улучшаться, на детали появляется тусклая серая дымка, а время цикла растёт примерно на 20% при том же результате. Подсыпка восстанавливает резание; полная замена через определённый интервал воспроизводимее смешивания новой среды со старой.
• Задайте последовательность ступеней. Лёгкое удаление заусенцев длится от 10 до 20 минут, а высококачественное полирование длится от 2 до 8 часов, и это две разные ступени с разными загрузками — не один длинный цикл.

Правило размеров и взаимодействие формы и застревания подробно разобраны в как задать размер среды для малых отверстий, пазов и полостей. Предупреждение: опубликованный цикл предполагает материал и съём, которые могут быть не вашими, поэтому относитесь к любой таблице — включая нашу — как к отправной точке испытания, а не как к обещанию.

Где керамическая среда — неверный выбор

Это та часть, которую большинство поставщиков опускает, и именно отсюда приходит большинство неудачных испытаний:

• Стенки ниже примерно 0.5 mm. Риск не в резании; риск в деформации. Высокоэнергетический процесс согнёт деталь прежде чем отполирует её. Снизьте энергию или смените семейство станка — сокращение цикла это не исправляет.
• Мягкий алюминий с декоративной поверхностью. Масса керамики метит мягкий сплав, который пластиковая загрузка оставила бы чистым. Отказ выглядит как дефект станка и является дефектом веса среды.
• Ацетат и мягкие термопласты. Мокрый керамический процесс держит деталь в горячей ванне; ацетат деформируется необратимо, и деформация не уходит. Большая часть работы по оправам делается всухую именно по этой причине.
• Мелкие резьбы, выдерживаемые по допуску шага. Среда застревает в мелкой резьбе. Используйте небольшой цилиндр из высокочастотного фарфора (1.3×3 до 4×14 mm — диапазон, который мы держим), маскируйте резьбу или примите, что формовка резьбы идёт после отделки.
• Глухие отверстия и глубокие карманы. Среда входит и не выходит. Планируйте ступень разделения и очистки до покупки загрузки.
• Титан и другие наклёпываемые сплавы. Загрузка должна быть выделенной и содержаться чистой, потому что загрязнение, принесённое с другой работы, проявляется как царапины на поверхности, которую вы не можете отполировать.

Что спрашивать до утверждения предложения

1. Испытание на вашей худшей детали, а не на средней. Пришлите представительные детали, включая худшую, материал, отделку, которая вам нужна, и ту, которую вы примете; в ответе должны быть отделка плюс время цикла плюс измеренный расход среды. Это ценнее любого образца.
2. Письменный критерий приёмки до испытания. Что считается приемлемой кромкой, какие поверхности защищены, как измеряется шероховатость. Испытание без критерия приёмки говорит вам только о внешнем виде.
3. Зернистость, размерный диапазон и форма в строке заказа. Не «керамическая среда» — буква, диапазон из двух чисел, название формы.
4. Цифра расхода в килограммах на 100 часов, чтобы стоимость на деталь вычислялась, а не угадывалась.
5. Срок поставки относительно вашего производственного плана. Стандартный станок поставляется за 25 до 35 дней с момента аванса, а конфигурация под заказ — за 45 до 60 дней; среда и состав, отправляемые со станком, добавляют около недели, а морская перевозка из Сямэня в Европу или Северную Америку занимает ещё около 30 до 40 дней. Среда отдельным заказом — гораздо более короткая строка, и её стоит заказать вместе со станком, чтобы первое испытание можно было провести по прибытии — стандартная упаковка включает стартовый набор среды и состава.
6. Минимальное количество и условия. Одна единица — минимальный заказ, а обычные условия: 30% аванса, остаток против отгрузочных документов.

Частые вопросы

Всегда ли керамическая среда — самый быстрый вариант? Она снимает материал быстрее в час, но это не всегда самый дешёвый путь. На мягкой тонкой детали более медленная пластиковая загрузка заканчивает за один проход, тогда как керамическая загрузка повреждает деталь, и партию переделывают или бракуют.

Можно ли использовать одну керамическую зернистость и для удаления заусенцев, и для полирования? Нет. Грубые зернистости имеют резание и оставляют поверхность, которой нужна более мелкая ступень; мелкие зернистости не имеют резания и не уберут заусенец. Последовательность из двух зернистостей стоит меньше, чем один длинный цикл на неверной зернистости.

Что на самом деле контролирует буква зернистости? Связку и абразив в теле, и через них — сколько материала среда снимает в час и какая часть геометрии детали выживает в процессе. Поэтому буква должна быть указана в заказе.

Почему мокрая и сухая таблицы используют разные буквы? Это два отдельных продукта и две отдельные схемы классификации: мокрая колонка идёт VR / R / N / NF / F / FF, а сухая колонка идёт VR / R / M / MF / F / FF. Смешивание буквы из одной в другую — частая и дорогая ошибка при заказе.

Можете ли вы поставлять среду по спецификации заказчика? Да, и это нормально, когда деталь имеет контролируемый материал или аудит поставщика зафиксировал расходник. Спецификация должна быть зернистостью, размерным диапазоном, формой и поведением резания или накатывания — «сделайте как этот образец» нельзя ни заказать, ни проверить.
