Как удалять заусенцы с мелких крепёжных изделий без повреждения резьбы, острия или углублений

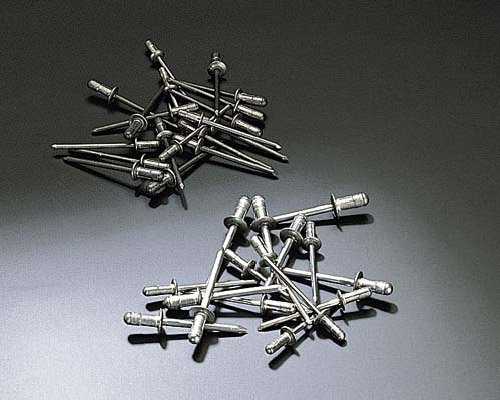

Удаление заусенцев с мелких крепёжных изделий — это не только вопрос придания деталям более яркого вида. Винт может выглядеть чистым, но не пройти проверку резьбовым калибром. Гвоздь может быть гладким, но потерять геометрию острия, необходимую для забивания. Глухая заклёпка может иметь улучшенный внешний вид, но её полый участок может задерживать абразив или деформироваться. По этой причине цель обработки должна определяться по чертежу и функции сборки до выбора станка, наполнителя, состава или цикла.

Определите дефект перед выбором процесса

Крепёжные изделия могут иметь заусенцы после отрезки, облой после высадки, заусенцы в начале резьбы, острые края вокруг штампованных углублений, механические заусенцы или оксидные и окалинные загрязнения. Эти дефекты требуют разных действий. Лёгкий свободный заусенец может быть удалён мягким вибрационным процессом, тогда как сильный завал края после отрезки может потребовать исправления исходного инструмента или целевой механической операции до массовой финишной обработки.

Запишите, где расположен заусенец, в каком направлении он выступает, насколько прочно он закреплён и какие поверхности не должны изменяться. Используйте требования чертежа, предельный образец, изображение микроскопа, резьбовой калибр или испытание сборки как эталон приемки. Не заменяйте функциональную проверку оценкой яркости.

Какая финишная машина подходит для мелких крепёжных изделий?

Вибрационная чаша или ванна

A вибрационная отделочная машина является практичной отправной точкой для многих смешанных мелких крепёжных изделий, поскольку процесс можно контролировать и он позволяет объединить удаление заусенцев, промывку и разделение. Лучше всего она работает, когда соотношение наполнителя и деталей предотвращает сцепление и обеспечивает достаточную амортизацию для снижения прямых столкновений. Длинные штифты или детали, которые сцепляются друг с другом, могут потребовать ванну, отделения или другого процесса.

Центробежный барабан

Центробежный барабан может обеспечить более высокую интенсивность обработки в небольших камерах. Это может сократить циклы разработки для компактных прецизионных деталей, но также повышает необходимость контроля загрузки и проверки хрупкой резьбы, острых элементов и тонких стенок. Машина не является автоматически лучшим выбором для каждого мелкого крепёжного изделия; её следует выбирать после контролируемого пробного испытания образцов.

Центробежный диск

Финишная обработка на центробежном дискеобеспечивает сильное относительное движение между деталями и наполнителем. Она может быть полезна для прочных мелких компонентов при условии, что рабочий зазор, загрузка, размер наполнителя и план разделения соответствуют детали. Деликатные острия, полые участки и детали, склонные к спутыванию, требуют осторожного тестирования.

Магнитная финишная обработка

Магнитные финишные машины используют небольшие магнитные штифты и могут достигать труднодоступных участков на совместимых немагнитных и нержавеющих компонентах. Они больше подходят для лёгких заусенцев и улучшения поверхности, чем для значительного снятия кромок. Открытые отверстия и углубления всё равно необходимо проверять на наличие оставшихся штифтов, а процесс должен быть подтверждён для материала и геометрии крепёжного элемента.

Выбирайте рабочие тела с учётом функциональной геометрии

Требуемая режущая способность — это только один из факторов выбора рабочих тел. Форма и размер определяют, достигнет ли рабочее тело заусенца, перекроет ли углубление, войдёт ли в полую заклёпку или застрянет между резьбами. Керамические рабочие тела обычно обеспечивают более сильное режущее действие, тогда как пластиковые рабочие тела часто используются, когда полезны меньшая плотность и более мягкий контакт. Стальные рабочие тела в основном полируют и не должны рассматриваться как замена режущим рабочим телам.

Сравните рабочие тела с самым маленьким отверстием, углублением, межрезьбовым пространством и внутренней полостью на фактической детали. Учитывайте изношенные рабочие тела при проверке, поскольку во время производства их размер уменьшается. Наше руководство по предотвращению застревания рабочих тел в отверстиях, пазах и резьбе объясняет, как создать более безопасное соотношение размеров.

финишный состав должен обеспечивать очистку, смачивание, смазку и контроль остатков для выбранного металла и рабочих тел. Большее количество состава не обязательно означает лучшую защиту; избыточная пена или остатки могут мешать потоку, промывке и контролю.

Как защитить резьбу, острые участки и углубления

1. По возможности уменьшайте заусенец на предыдущем этапе. Износ инструмента, состояние резки, высадочные матрицы, сверление и формирование резьбы определяют исходный дефект. Обработка в барабанах не должна быть вынуждена исправлять нестабильный производственный процесс.
2. Используйте достаточно рабочих тел для разделения деталей. Прямой контакт крепёжных элементов друг с другом может повредить резьбу, головки, острые участки и покрытия поверхностей. Увеличьте амортизацию до повышения интенсивности процесса.
3. Избегайте неконтролируемой смешанной загрузки. Различные длины и геометрии могут сцепляться или экранировать друг друга. Обрабатывайте отдельные группы отдельно, если их риски или критерии приемки различаются.
4. Проводите ранний контроль на этапе разработки. Короткие интервалы контроля показывают момент, когда заусенец удалён, до того как начнёт изменяться функциональная геометрия.
5. Не полагайтесь только на визуальный контроль. Используйте калибры для резьбы, калибры для углублений, испытания вставки, проверки размеров и репрезентативные испытания сборки.

Контроль загрузки и спутывания

Маленькие детали могут быть сложными, поскольку большая партия создаёт множество возможностей для контакта. Гвозди, штифты, пружины и длинные винты могут выстраиваться, перекрывать друг друга или спутываться. Уменьшайте концентрацию деталей, увеличивайте разделение рабочими телами, сокращайте время процесса или используйте отсеки, когда прямой контакт невозможно контролировать. Правильная загрузка является результатом разработки процесса, а не универсальным фиксированным соотношением.

Для тонких штампованных зажимов и других сцепляющихся геометрий см. наше руководство по удалению заусенцев со штампованных металлических деталей. Оно применяет те же принципы контроля контакта к деталям, которые могут зацепляться или деформироваться.

Разделение, промывка и проверки на оставшиеся рабочие тела

Цикл удаления заусенцев не завершён, пока детали нельзя разделить и очистить без создания второго дефекта. Выбирайте сита с учётом как новых, так и изношенных рабочих тел. Убедитесь, что мелкие крепёжные элементы не могут пройти через сито в непредусмотренной ориентации. Проверяйте сито на слепые зоны, где штифты или заклёпки могут перекрываться.

После влажной обработки смойте мелкие абразивные частицы и остатки состава, затем быстро высушите детали методом, совместимым с металлом и любым последующим процессом нанесения покрытия. Полые заклёпки, внутренние резьбы и углублённые головки требуют специальных проверок на оставшиеся рабочие тела, магнитные штифты, воду и загрязнения. Наше руководство по разделению деталей и рабочих тел подробнее рассматривает решения по ситам и контролю размеров.

Создайте план валидации обработки крепёжных элементов

Используйте небольшую контролируемую партию и записывайте материал детали, твёрдость или состояние, исходный заусенец, станок, рабочие тела, состав, настройку воды, загрузку, время и наблюдаемое перемещение. Проверяйте фиксированную выборку через запланированные интервалы. Сравнивайте удаление заусенцев с изменениями функциональных характеристик и выбирайте самое короткое стабильное окно, которое соответствует обоим требованиям.

• Подтвердите удаление заусенца в указанном месте.
• Проверьте внешнюю и внутреннюю резьбу требуемым калибром.
• Проверьте острые участки, посадочные углубления, фланцы, полые секции и тонкие стенки.
• Измерьте критические размеры и плоскостность, если это применимо.
• Проверьте разделение рабочих тел, чистоту, сушку и совместимость с последующим нанесением покрытия.
• Проведите испытание сборки, вставки, завинчивания, крутящего момента или установки, которое отражает фактическое использование.

Точный план приемки зависит от конечного продукта. Маленькие крепежные компоненты используются во всем — от систем с гвоздями и скобами, поставляемых компаниейElite Fasteners до прецизионных потребительских сборок, таких как очки, производимые компаниейJingseyewear. Поэтому технология финишной обработки должна соответствовать чертежу компонента и области применения, а не универсальной цели по внешнему виду.

Часто задаваемые вопросы

Можно ли подвергать винты галтовке после нарезания резьбы?

Да, в некоторых случаях, но процесс должен сохранять профиль резьбы и соответствие посадки. Используйте резьбовой калибр до и после испытания, контролируйте размер абразивной загрузки и избегайте слишком агрессивного цикла, который может закруглить начало резьбы или повредить углубление под привод.

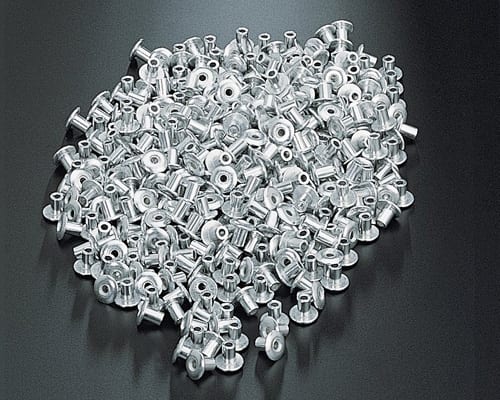

Как предотвратить попадание загрузочного материала внутрь полых заклепок?

Выберите форму и минимальный размер загрузочного материала, которые не позволят ему попасть внутрь или застрять в полой части, включая случаи износа материала. Проверьте разделение с использованием фактического производственного материала и осмотрите каждую критическую полость во время утверждения процесса.

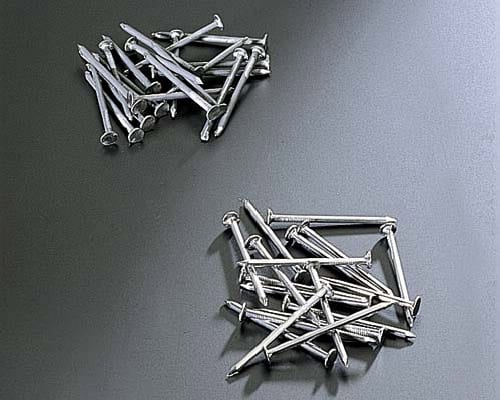

Сделает ли галтовка гвозди менее острыми?

Это возможно, если процесс слишком агрессивный или контакт деталей друг с другом слишком велик. Считайте геометрию острия критически важной характеристикой, используйте щадящий процесс, проводите ранний контроль и подтверждайте эксплуатационные характеристики с помощью репрезентативного испытания на забивание или вставку.
