Руководство по финишной обработке штампованных деталей

Как удалить заусенцы со штампованных металлических деталей без запутывания, деформации или повреждения деталей при контакте друг с другом

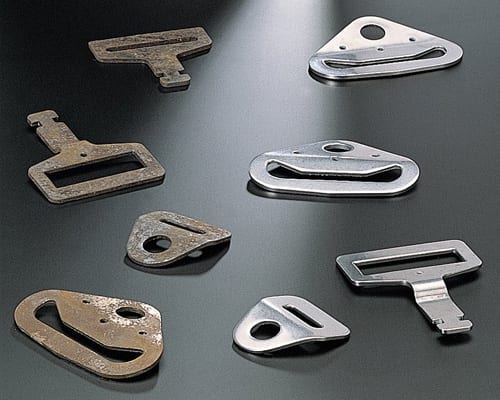

Штампованные шайбы, зажимы, кронштейны и тонкие детали из листового металла могут быть эффективными кандидатами для массовой финишной обработки, но их геометрия создаёт риски, которых нет у цельных механически обработанных деталей. Это руководство объясняет, как оценивать заусенцы, выбирать оборудование и абразивную среду, контролировать взаимодействие деталей и проводить воспроизводимые производственные испытания.

Штамповка, вырубка, пробивка и прецизионная вырубка могут оставлять выступающий заусенец на стороне детали, обращённой к матрице. Заусенец может мешать сборке, повреждать покрытие, создавать опасность при обращении или препятствовать правильной установке детали. Массовая финишная обработка может удалять лёгкие и умеренные заусенцы из больших партий, но простое помещение тонких деталей в агрессивную машину может заменить один дефект несколькими новыми.

Плоские детали могут складываться в стопки и экранировать друг друга. Открытые зажимы могут зацепляться друг за друга. Длинные узкие штампованные детали могут изгибаться. Декоративные поверхности могут тереться друг о друга, а небольшие отверстия могут задерживать изношенную среду. Поэтому надёжный процесс зависит от всей системы: состояния входных заусенцев, геометрии деталей, движения машины, формы среды, соотношения загрузки, потока компаунда, разделения и контроля.

Начните с заусенца, а не с машины

Размер и направление заусенца определяют, подходит ли массовая финишная обработка. Тонкий открытый заусенец обычно обрабатывается более предсказуемо, чем толстая закатанная кромка или заусенец, скрытый внутри узкого элемента. Перед испытанием зафиксируйте расположение заусенца, его изменение по партии и кромки, которые должны оставаться острыми или иметь контролируемые размеры.

Почему штампованные детали запутываются, складываются в стопки или деформируются

Взаимодействие деталей часто является ограничивающим фактором. Процесс может успешно удалить заусенец, но при этом создать неприемлемое количество согнутых или помеченных деталей. Следующие риски следует проверять отдельно, а не объединять в рамках общей проверки качества поверхности.

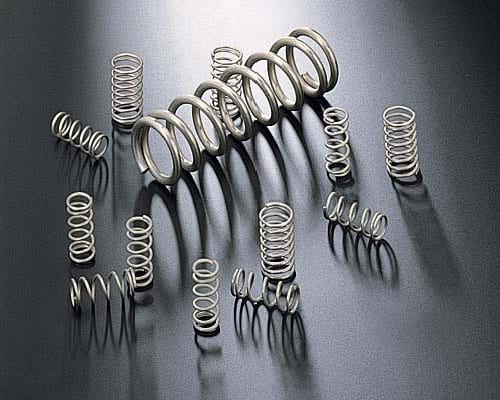

• Запутывание:крючки, открытые петли, ножки пружин и длинные пазы могут сцепляться друг с другом при циркуляции загрузки.
• Складывание в стопки:плоские шайбы, прокладки и диски могут вкладываться друг в друга, не позволяя среде и компаунду достигать закрытых поверхностей.
• Деформация:тонкие участки могут изгибаться под весом загрузки или из-за агрессивного движения машины.
• Ударное повреждение:открытые декоративные поверхности могут ударяться друг о друга, если соотношение среды к деталям слишком низкое.
• Застревание среды:изношенная среда может попадать в отверстия, пазы и сложенные элементы и становиться трудной для отделения.

Небольшая контролируемая партия должна включать наиболее хрупкую геометрию и самый широкий ожидаемый диапазон поступающих заусенцев. Если образец содержит только самые прочные или самые простые детали, результат не будет представлять производство.

Выбирайте оборудование с учетом движения деталей

Выбор станка влияет на то, как детали перемещаются внутри, сколько энергии достигает кромок и насколько легко отделить партию. вибрационная отделочная машина является практичной отправной точкой для многих штампованных деталей, поскольку ее воздействие можно контролировать, и она совместима с влажными составами и автоматизированным разделением.

Для более широкого сравнения движения оборудования ознакомьтесь с вибрационной обработкой и барабанной галтовкой. Длинные штампованные детали и детали, которым нужны разделители, также следует оценивать в вибрационных ваннах вместо предположения, что круглая чаша является единственным вариантом.

Выбирайте наполнители по доступу к кромкам и риску контакта

Наполнитель должен достигать заусенца, не попадая в элементы конструкции, где он может застрять. Он также должен создавать достаточное пространство между деталями для уменьшения прямого удара. Поэтому форма так же важна, как и абразивная способность.

Керамический наполнитель может обеспечивать более сильное режущее действие для более твердых сплавов и устойчивых заусенцев. Пластиковый наполнитель часто является полезной отправной точкой для тонких, мягких или декоративных деталей, поскольку обычно обеспечивает более мягкую обработку и меньшую насыпную плотность. Правильный выбор все равно зависит от сплава, толщины, высоты заусенца, требуемого радиуса кромки и времени цикла.

Избегайте размера наполнителя, который может войти в отверстие или паз и повернуться в заблокированное положение. Изношенный наполнитель следует просеивать, поскольку его размеры изменяются во время использования. Практический метод заключается в сравнении наименьшего размера изношенного наполнителя с каждым отверстием в детали, а не только с номинальными размерами, указанными в листе характеристик наполнителя. См. подробное руководство по разделению деталей и наполнителя.

Контролируйте загрузку перед увеличением интенсивности обработки

Когда удаление заусенцев идет медленно, увеличение амплитуды или переход на более твердый наполнитель может показаться самым быстрым решением. Для тонких штампованных деталей такое изменение может увеличить следы ударов и деформацию. Сначала убедитесь, что загрузка свободно циркулирует и детали не образуют связки или стопки.

1. Начните с умеренной загрузки деталей и достаточного количества наполнителя, чтобы компоненты оставались разделенными.
2. Наблюдайте за циркуляцией в начале, середине и конце испытания.
3. Проверьте образец с заданным временем до завершения предполагаемого полного цикла.
4. Отдельно фиксируйте уменьшение заусенцев, радиус кромки, плоскостность, косметические следы и количество спутанных деталей.
5. Изменяйте только одну переменную за раз и сохраняйте утверждённый эталонный образец.

Подходящий финишный состав помогает удерживать удалённый металл и мелкие абразивные частицы во взвешенном состоянии, улучшает смачивание и обеспечивает стабильное ополаскивание. Концентрацию состава следует контролировать, а не оценивать по внешнему виду или уровню пены.

Создайте производственное испытание, которое оценивает не только внешний вид

Визуально гладкого образца недостаточно для утверждения процесса обработки штампованных деталей. Испытание должно обеспечивать сохранение последующей функции, которая важна для покупателя.

• Приёмка заусенцев: максимальный оставшийся заусенец или требуемый радиус кромки.
• Геометрия: плоскостность, ширина отверстия, усилие пружины и критические размеры.
• Поверхность: царапины, следы ударов, изменение цвета и готовность к нанесению покрытия.
• Обращение: спутанные детали, вложенные детали, перенос среды и трудозатраты на разделение.
• Стабильность: результаты как минимум для нескольких загрузок, включая обычные отклонения поступающих деталей.

процесс устранения неисправностей при вибрационной обработке вместо одновременного изменения нескольких настроек.Если в процессе появляются царапины, остатки материала, неравномерное резание или плохая циркуляция, используйте структурированный

Когда другой метод удаления заусенцев безопаснее

Массовая обработка подходит не для каждого штампованного компонента. Рассмотрите щёточную обработку, прецизионное шлифование, термические или электрохимические методы либо специальную операцию обрезки, если заусенец очень большой, кромка недоступна, деталь не выдерживает массового контакта или критическая особенность требует выборочного удаления материала. Также может работать комбинированный маршрут: сначала удалить крупный дефект, затем использовать массовую обработку для сглаживания кромок, очистки и обеспечения однородности поверхности.

Часто задаваемые вопросы

Можно ли выполнять вибрационное удаление заусенцев с тонких штампованных шайб?

Часто да, но необходимо проверить укладывание друг на друга и изгиб. Важны защитная загрузка среды, контролируемая интенсивность работы машины и сито, которое разделяет как детали, так и изношенную среду.

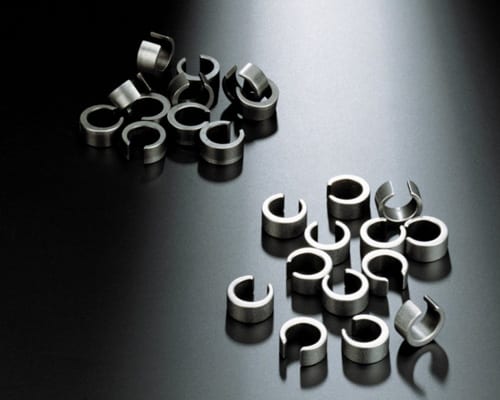

Как предотвратить спутывание пружинных зажимов?

Уменьшите концентрацию деталей, используйте среду, ограничивающую прямое зацепление, испытайте разделённую камеру или процесс с отсеками и измеряйте количество спутанных деталей в каждой партии. Для некоторых геометрий могут потребоваться отдельные отсеки.

Следует ли использовать керамическую или пластиковую среду для штампованных деталей?

Керамическая среда может подходить для более твёрдых сплавов и более прочных заусенцев. Пластиковая среда часто является более щадящей для тонких деталей или деталей с требованиями к внешнему виду. Окончательный выбор требует испытания с использованием фактического сплава, заусенца, геометрии и требований к отделке.

Какая информация необходима для рекомендации по процессу?

Предоставьте сплав, размеры и толщину детали, расположение заусенцев, отверстия и пазы, допустимый радиус кромки, критические допуски, объём партии, требуемое время цикла и чёткие фотографии исходного и целевого состояния.
