Почему детали из нержавеющей стали не становятся блестящими после галтовки и как улучшить отделку

Распространённая проблема при галтовке нержавеющей стали заключается в следующем: заусенцы уменьшаются, поверхность становится более гладкой, но детали по-прежнему выглядят серыми, мутными или тусклыми. Оператор увеличивает время цикла, но поверхность не становится ярче. В некоторых случаях кромки начинают скругляться, в то время как поверхность всё ещё не достигает ожидаемого зеркального вида.

Обычно это означает, что процесс выполняет некоторую шлифовальную работу, но не завершает полный маршрут доводки поверхности. Нержавеющей стали нужна правильная последовательность: сначала удалить грубую шероховатость, затем уточнить рисунок царапин, очистить поверхность, а затем использовать подходящий этап полировки или упрочняющей галтовки (burnishing).

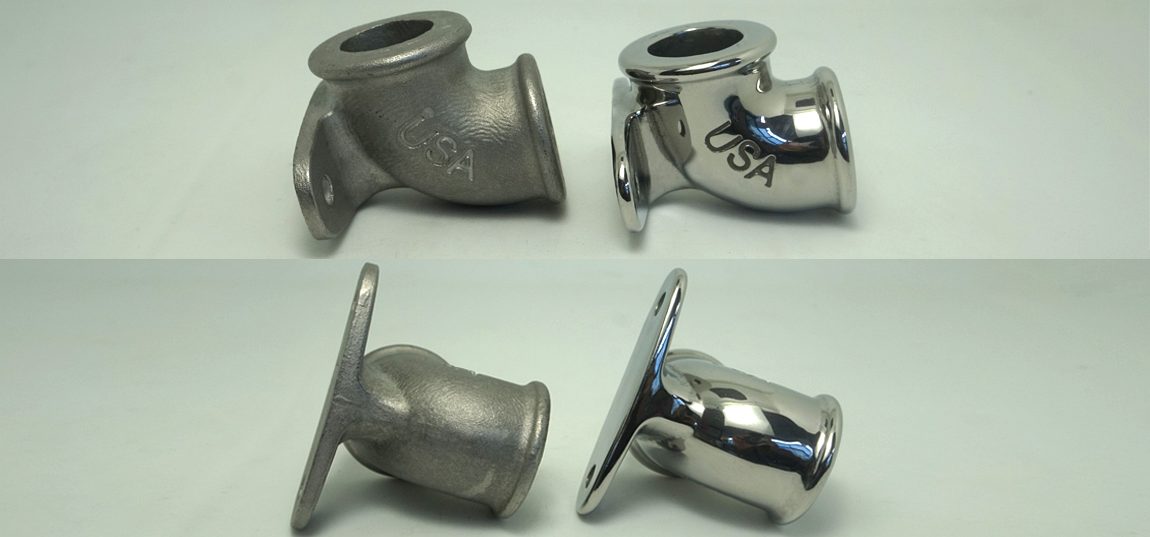

Real stainless steel pipe fitting before and after tumbling and polishing comparison

Краткий ответ: Если детали из нержавеющей стали гладкие, но не блестящие после галтовки, проверьте исходную шероховатость поверхности, режущую степень среды, стадию полировки, состав, чистоту воды и процесс сушки. Один этап грубого шлифования обычно не может создать блестящую поверхность. Большинству деталей из нержавеющей стали требуется контролируемое сглаживание с последующей тонкой полировкой или упрочняющей галтовкой.

Сначала определите, что на самом деле означает «не блестит»

«Не блестит» может описывать несколько различных проблем поверхности. Прежде чем менять машину или среду, осмотрите поверхность при постоянном освещении и определите, какой именно дефект вы видите.

Симптом	Вероятная причина	Что проверить	Рекомендуемая корректировка
Поверхность серая и матовая	Только грубая режущая обработка была выполнена	Степень среды, последовательность цикла, исходная шероховатость	Добавьте более тонкий этап финишной обработки или полировки после шлифования
Поверхность имеет видимые мелкие царапины	Среда слишком грубая или предыдущие царапины не удалены	Направление царапин, абразивность среды, время обработки	Используйте более тонкую среду или увеличьте промежуточный этап сглаживания
Детали гладкие, но мутные	Остатки состава, грязная вода или плохое ополаскивание	Прозрачность воды, концентрация состава, чистота среды	Улучшите ополаскивание и используйте подходящий финишный состав для нержавеющей стали
Кромки скруглены, но поверхность всё ещё тусклая	Время цикла слишком велико на неправильном этапе	Радиус кромки, геометрия детали, последовательность процесса	Прекратите избыточную обработку и разделите шлифование и полировку
Некоторые детали блестящие, а другие тусклые	Неравномерный контакт, перегрузка или «запирание» деталей друг с другом	Размер партии, соотношение детали к среде, движение деталей	Уменьшите плотность загрузки и улучшите поток детали-среда

Почему один этап галтовки часто не может создать блестящую поверхность

Многие производственные команды ожидают, что один цикл галтовки удалит заусенцы, сгладит литейную текстуру, уберёт следы механической обработки и создаст блестящую поверхность. Для нержавеющей стали это часто нереалистично. Среда, достаточно агрессивная для удаления грубых следов, может оставить собственный матовый рисунок шлифования. Более мягкая среда, способная сделать поверхность блестящей, может не удалять сильную шероховатость эффективно.

Именно поэтому финишная обработка нержавеющей стали часто более стабильна как поэтапный процесс. Первый этап уменьшает шероховатость и заусенцы. Второй этап уточняет поверхность. Финальный этап может использовать полировальную среду, стальную среду или процесс упрочняющей галтовки для повышения блеска.

Проверьте исходную поверхность перед выбором среды

Состояние поверхности до обработки определяет, сколько работы должен выполнить процесс. Литые детали из нержавеющей стали, сварные детали, штампованные детали, обработанные на станке детали и кованые детали входят в галтовку с разными исходными состояниями поверхности.

Если исходная поверхность очень грубая, блестящую отделку нельзя получить просто с помощью мягкого этапа полировки. Если исходная поверхность имеет только лёгкие следы инструмента, слишком агрессивный этап шлифования может ухудшить отделку вместо улучшения.

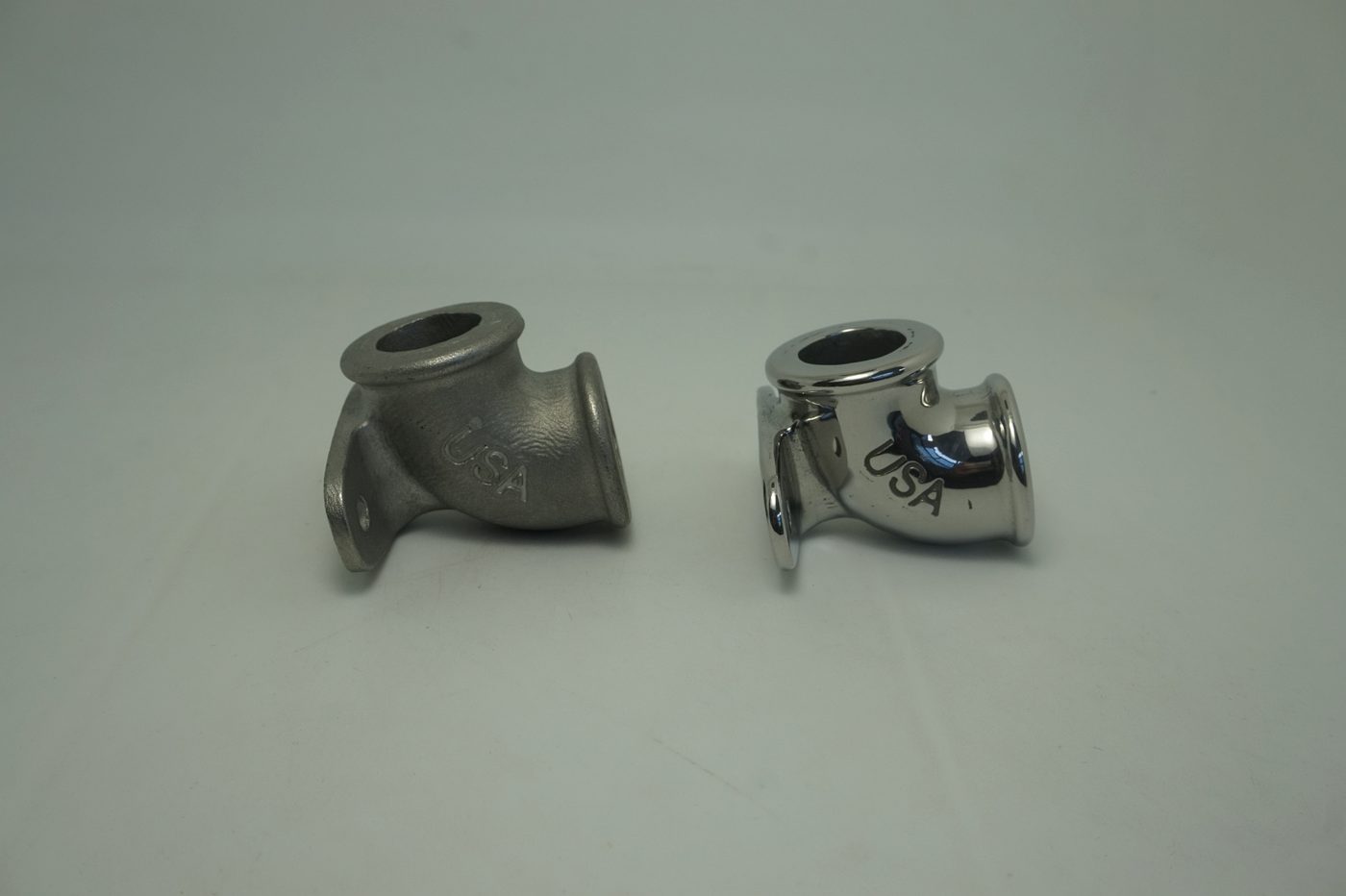

Real stainless steel fitting with dull rough surface compared with bright polished finish — Реальное сравнение финишной обработки нержавеющей стали: блеск зависит от всей последовательности процесса, а не только от увеличения времени галтовки.

Выбирайте среду в зависимости от этапа

Керамическая абразивная среда полезна, когда детали требуют резки, снятия заусенцев, сглаживания кромок или уменьшения грубой поверхности. Она может подготовить детали из нержавеющей стали к следующему этапу, но сама по себе может не дать окончательного блестящего вида.

Для более яркой отделки процесс может требовать более тонкой среды, полировальной среды или стальной полировальной среды в зависимости от формы детали и целевой поверхности. Если деталь имеет внутренние полости, пазы или тонкие кромки, также необходимо проверить форму и размер среды, чтобы избежать застревания или чрезмерного скругления.

Состав и качество воды могут скрыть хороший результат

Иногда результат механической обработки приемлем, но детали всё ещё выглядят тусклыми, потому что поверхность покрыта остатками. Грязная вода, абразивная пыль, масло и неправильная концентрация состава могут оставлять серую плёнку на нержавеющей стали.

Подходящий финишный состав помогает очищать поверхность, удерживать удалённые частицы во взвеси, контролировать пену и улучшать блеск. Если рабочая жидкость быстро темнеет или детали становятся мутными после сушки, проверьте поток воды, дозировку состава, ополаскивание и чистоту среды перед заменой машины.

Механика машины и загрузка также влияют на блеск

Вибрационная галтовочная машина обычно используется для пакетной обработки нержавеющей стали, поскольку обеспечивает равномерное движение среды. Однако блеск всё ещё может быть нестабильным, если машина перегружена или детали экранируют друг друга. Длинные или тяжёлые детали из нержавеющей стали могут требовать

лотковый вибратор для уменьшения повреждений от ударов и улучшения контроля контакта. Малые прецизионные детали могут требовать другой настройки, если отверстия, резьбы или тонкие кромки критичны. Малые прецизионные детали могут требовать другой настройки, если отверстия, резьбы или тонкие кромки критичны.

Распространённые ошибки, из-за которых нержавеющая сталь остаётся тусклой

Использование одного грубого этапа среды и ожидание зеркального блеска.
Увеличение времени цикла до скругления кромок вместо добавления более тонкого этапа.
Игнорирование исходной шероховатости поверхности перед выбором среды.
Использование грязной технологической воды и затем обвинение абразивной среды.
Пропуск контроля ополаскивания и сушки после влажной обработки.
Перегрузка машины, из-за чего детали не могут свободно перемещаться в среде.
Выбор размера среды без проверки отверстий, пазов и внутренних полостей.

Практический маршрут испытаний для блеска нержавеющей стали

Для новой детали из нержавеющей стали не начинайте с полной производственной партии. Протестируйте небольшое количество и фиксируйте каждый этап. Практический маршрут испытаний может включать:

Этап 1: удаление заусенцев или сглаживание поверхности с использованием подходящей режущей среды.
Этап 2: более тонкую финишную обработку для уменьшения рисок от первого этапа.
Этап 3: полирование или галтовка (burnishing) для повышения блеска.
Финальная проверка: ополоснуть, высушить и осмотреть при постоянном освещении перед оценкой результата.

Финальные настройки следует подтвердить на образцах, поскольку марка нержавеющей стали, геометрия детали, сварные швы, текстура литья и требуемый уровень блеска все влияют на процесс.

Связанные решения

Если вы улучшаете яркость поверхности нержавеющей стали, эти страницы могут помочь вам сравнить подходящие машины, среды и расходные материалы процесса:

Блог
